產品說明：

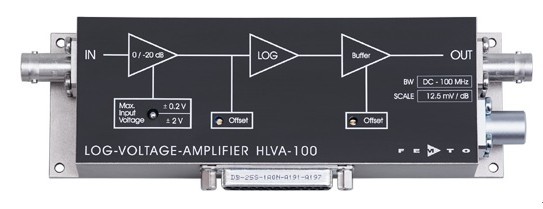

HLVA-100對數的帶寬電壓放大器，進口對數的帶寬電壓放大器
?寬動態范圍達80dB
?直流耦合輸入
?可切換輸入范圍±20μV.... ±200mV和±200μV....2V
?上升/下降時間5ns
?輸入噪聲2nV/√Hz
?本地或遠程控制
?綜合示例、基準校正
一般說明
FEMTO HLVA-100提供了一個達80dB的寬動態范圍。在直流耦合輸入和只有5ns的上升時間的基礎上，HLVA-100是測量快速和高動態脈沖的理想工具。它的輸入電壓噪聲非常低，只有2 nV/√Hz。這個對數增益曲線具對小輸入信號和有高的增益量，對高輸入信號具有相應低的增益量。因此HLVA-100 是高動態范圍和人們所期望的信號壓縮應用的理想放大器。
輸入偏移
HLVA-100提供了3中具有可能性的輸入補償電壓(基準校正)。3種方法都必須除去依賴于偏移的溫度和小的源電壓偏移的因素。
?通過微調筒手動調零
?±10V控制電壓遠程調零
?循環執行遠程自動歸零基線校正
應用
?LIDAR系統
?信號壓縮
?時間分辨脈沖和瞬時測量
?質譜儀
?粒子探測
| 型號 | HLVA-100 | |
| 輸入電壓范圍 | ±20 μV ... ±200 mV and ±200 μV ... ±2 V | |
| 動態范圍 | 開關可選擇 | |
| Typ.60dB(精確測量放大器 | ||
| Max.8060dB(信號檢測) | ||
| 縮放 | 12,5 mV/dB, 250 mV/decade (@ 50 Ω load) | |
| 線性 | ±1 dB (for pulse of min. 20 ns pulse width) | |
| 輸入噪聲電壓 | 2 nV/√Hz | |
| 輸入電壓漂移 | 0.6 μV/°C | |
| 輸入/輸出 | 50 Ω, BNC | |
| 上升/下降時間 | 5 ns @ 40 dB step | |
| 輸出電壓范圍 | +50 ... +1075 mV typ. @ 50 Ω load (if output is adjusted to 1 V at 100 mV input) | |
| 輸出漂移電壓范圍 | ±500 mV, adjustable by offset-trimpot | |
| 基準校正 | Acquisition time Baseline hold droop rate 1 μV/s (typ. @ 25°C) | 30 μs (min. sample pulse width) Loop cut-off frequency 1.5 kHz |
| 電池供應 | ±15 V, +100 mA/?150 mA, | |
| 電子數字控制 | TTL, CMOS, opto-isolated | |
